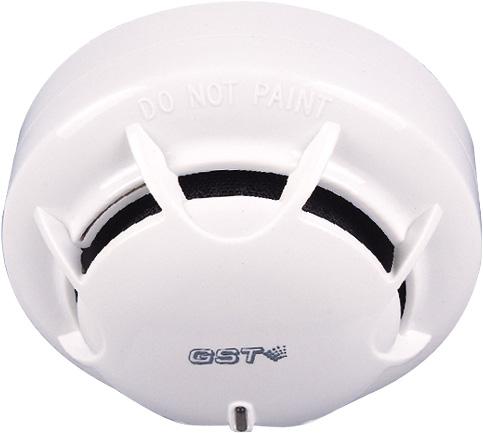

海灣JTY-GM-GST9611點型光電感煙火災探測器

海灣JTY-GM-GST9611點型光電感煙火災探測器是北京億杰消防工程公司推出的產品，采用專用的控制芯片及數字化總線通訊技術，具有很高的報警可靠性及簡便的安裝調試方式。本探測器采用無極性信號二總線技術，可與海灣公司生產的各類火災報警控制器配合使用，并且支持數字化總線

一、海灣JTY-GM-GST9611點型光電感煙火災探測器特點

JTY-GM-GST9611海灣消防點型光電感煙火災探測器是北京億杰消防工程公司推出的產品。在保留JTY-GD-G3型海灣消防點型光電感煙火災探測器功能的基礎上，具有以下特點：
(1)專業造型設計，超薄型；
(2)超大指示燈指示，360度范圍可見；
(3)具有溢水孔設計，防止積水滲漏；
(4)迷宮設計獨特，抗灰塵污染性強；
(5)在線電子編碼；
(6)自診斷、自補償、自學習；
(7)支持數字化總線；
(8)迷宮為**產品，**號為：ZL03100624.8。

二、海灣JTY-GM-GST9611點型光電感煙火災探測器主要技術指標

（1）JTY-GM-GST9611海灣消防點型光電感煙火災探測器工作電壓：總線24V
（2）監視電流≤0.6mA
（3）報警電流≤1.8mA
（4）JTY-GM-GST9611海灣消防點型光電感煙火災探測器報警確認燈：紅色，巡檢時閃爍，報警時常亮
（5）JTY-GM-GST9611海灣消防點型光電感煙火災探測器使用環境：
 溫度：-10℃～+55℃
 相對濕度≤95%，不結露
（6）編碼方式：十進制電子編碼
（7）外殼防護等級：IP32
（8）JTY-GM-GST9611海灣消防點型光電感煙火災探測器外形尺寸：
 直徑：100mm，高：54.5mm(帶底座)

三、海灣JTY-GM-GST9611點型光電感煙火災探測器保護面積

當空間高度為6m～12m時，一個探測器的保護面積，對一般保護場所而言為80m2?？臻g高度為6m以下時，保護面積為60m2。具體參數應以《火災自動報警系統設計規范》（GB50116）為準。

四、海灣JTY-GM-GST9611點型光電感煙火災探測器結構特征、安裝與布線

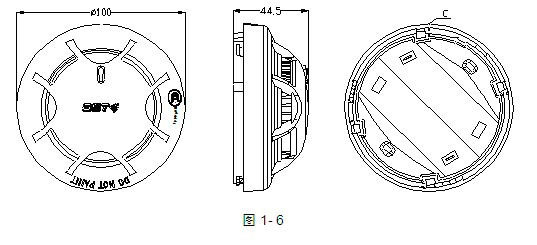

JTY-GM-GST9611海灣消防點型光電感煙火災探測器的外形結構示意圖如圖1-6：

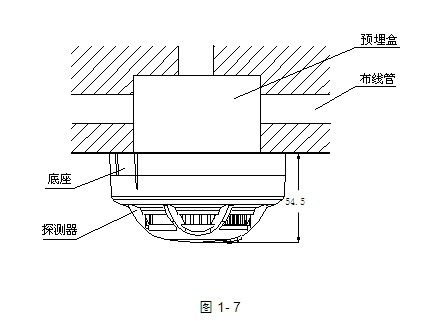

JTY-GM-GST9611海灣消防點型光電感煙火災探測器安裝方式示意圖如圖1-7所示，接線盒可采用86H50型標準預埋盒。

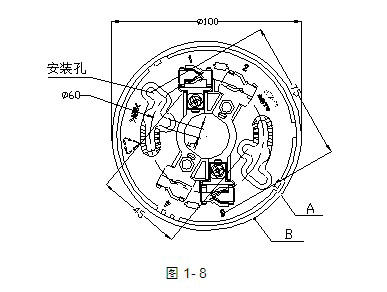

DZX-01型定位底座示意圖如圖1-8：

底座上有兩個帶數字標識的接線端子，安裝時先將底座用兩個螺釘固定，然后將探測器總線分別接在接線端子1、3上（不分極性）。
探測器與底座上均有定位凸棱，使探測器具有的安裝位置。待底座安裝牢固后，將探測器底部的凸棱C對準底座凸棱A處，順時針旋轉至凸棱B處，即可將探測器安裝在底座上。


海灣消防設備JTY-GM-GST9611點型光電感煙火災探測器布線要求：與JTY-GD-G3型點型光電感煙火災探測器相同。
