一、海灣JTG-ZF-GST9724紫外火焰探測器概述

JTG- ZF-GST9724型點型紫外火焰探測器（以下簡稱探測器）通過探測物質燃燒所產生的紫外線來探測火災，適用于火災發生時易產生明火的場所，對發生火災 時有強烈的火焰輻射或無陰燃階段的火災以及需要對火焰作出快速反應的場所均可采用本探測器。探測器與其它探測器配合使用，更能及時發現火災，盡量減少損 失。本探測器主要具有以下特點：
（1）內置單片機，采用智能算法，既可以實現快速報警，又可以降低誤報率；
（2）三級靈敏度設置，適用于不同干擾程度的場所；
（3）探測器采用繼電器型輸出方式（常開，報警時閉合），可直接控制其它設備；
（4）傳感部件選用技術先進的紫外光敏管，具有靈敏度高，性能可靠，抗粉塵污染、抗潮濕及抗腐蝕能力強等優點。

二、海灣JTG-ZF-GST9724紫外火焰探測器主要技術指標

（1）工作電壓：DC16V~ DC28V
（2）監視電流≤2.5mA
（3）報警電流≤15mA
（4）線制：無極性兩線制
（5）探測角度≤800
（6）保護面積：S=（h×tgα）2π
 h：探測器距地面高度，α=400
（7）報警確認燈：紅色，巡檢時閃亮，報警時常亮
（8）使用環境：
         溫度：-10℃～＋55℃
         相對濕度≤95%，不結露
（9）外形尺寸：
         直徑：100mm，高：53.4mm(帶底座)

三、海灣JTG-ZF-GST9724紫外火焰探測器使用場合

在下列情形的場所，不宜使用本探測器
（1）可能發生無焰火災的場所
（2）在火焰出現前有濃煙擴散的場所
（3）探測器的“視線”易被遮擋
（4）探測器易受陽光直接或間接照射
（5）現場有較強紫外線光源，如鹵鎢燈等
（6）在正常情況下有明火、電焊作業以及X射線、弧光、火花等影響

四、海灣JTG-ZF-GST9724紫外火焰探測器結構特征、安裝與布線

本探測器外形與JTG-ZM-GST9624型點型紫外火焰探測器相同，安裝方式與JTY-GM-GST9611型點型光電感煙火災探測器相同。

本探測器采用DZX-03型定位底座，定位底座上有四個帶數字標識的接線端子，“1”、“3”為電源（對應探測器上端子“A”“B”），無極性，“2”“4”(對應探測器上端子“C”“D”)為繼電器輸出。

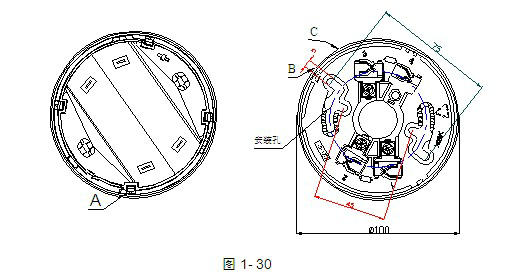

待定位底座安裝牢固后，將探測器底部上的對位標識A對準定位底座B處，將探測器順時針旋轉到定位底座C處即可安裝好探測器，探測器底部及定位底座示意圖如圖1-30所示。

布線要求：繼電器輸出線采用截面積≥1.0mm2的RVS型雙絞線；電源線采用截面積≥1.5mm2的BV線。
