核中警HJ9506型總線隔離器

核中警HJ9506型總線隔離器在總線制火災自動報警控制系統中，當某一點發生短路后就會引起整個回路通訊癱瘓。如果在每個樹枝型分布結構的分叉處

安裝總線隔離器，就可起到局部保護作用。

（1）核中警HJ9506型總線隔離器性能特點：

*  HJ9506型核中警總線隔離器不占編碼地址、無需單獨供電；

*  HJ9506型核中警總線隔離器有自鎖功能，故障解除后可自動復位；

*  HJ9506型核中警總線隔離器便于施工，電路部分和輸出連線采用接插方式；

*  HJ9506型核中警總線隔離器每一探測器回路--多可并接10個總線隔離器。

（2）核中警HJ9506型總線隔離器主要技術指標：



HJ9506型核中警總線隔離器工作電壓	DC15-26V脈沖電壓
HJ9506型核中警總線隔離器工作電流	≤8mA
HJ9506型核中警總線隔離器隔離電流	＞350mA
HJ9506型核中警總線隔離器動作維持電流	≤3mA
HJ9506型核中警總線隔離器環境溫度	-10～50℃
HJ9506型核中警總線隔離器環境濕度	95%RH(40±2℃)
HJ9506型核中警總線隔離器外形尺寸	89×89×45mm
HJ9506型核中警總線隔離器安裝方式	配合底座采用插拔式結構安裝

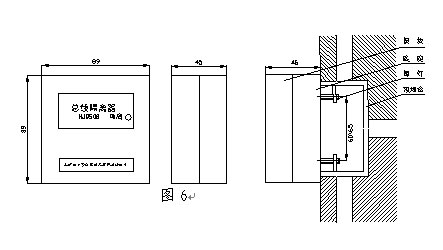

（3）核中警HJ9506型總線隔離器外形及安裝尺寸見圖6:

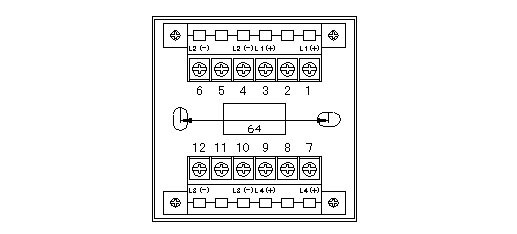

（4）核中警HJ9506型總線隔離器安裝接線示意圖（見圖7）

說明：

L1（+） 、L2（-）

為總線輸入端（有極性）

L3（-） 、L4（+）

為總線輸出端（無極性）

存貯：

注意防潮，以免內部元件技術指標下降。            圖7
